该系统通过模拟整车气制动在各种工况下的表现，对气制动系统内各部件进行测试，包括系统密封性测试，系统性能及部件性能的测试以及寿命测试等。整套测试系统由主控操作台、整车试验平台、电气柜及连接电缆等部分组成，其中整车试验平台采用台架式外形设计，充分考虑了电、信、气的分离设计，从根本上保证了系统的可靠性。系统的底层硬件设计采用PXI/SCXI模块化硬件，具有高集成度和扩展性；SCXI模块还能对信号进行隔离、滤波，从而消除干扰杂波，使系统能够适应复杂的电磁环境。同时，该系统采用的嵌入式控制器也使其在长时间数据采集的可靠性上表现卓越。

泛华测控“整车气制动模拟测试系统”可在软件中对测试流程进行自定义设计，充分满足了客户不同的流程设计需求。其采用远程控制技术可使计算机实时远程保存、回放测试数据，达到了数据采集的高精确性。

该系统在测试精度中能够达到气压测试系统误差≤0.25%、力测试系统误差≤0.05%、位移测试系统误差≤0.1mm、角位移控制系统误差 ≤0.2°、温度测试系统误差≤0.1℃、流量测试系统误差≤1%。如此低的误差率正得益于泛华测控对测试系统设计方案完善性的孜孜不倦的追求。

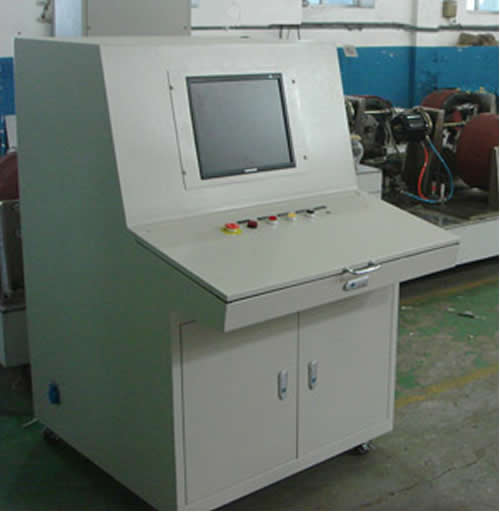

整车气制动模拟测试系统
