除了传统的Radio、GPS等功能以外，2G/3G/4G LTE、Car2Car、WiFi以及数字广播DAB等功能近年来在全球市场的应用不断上升。多个天线模块的应用、布置和整合对开发工作提出了挑战。TE在车载天线领域，除了提供标准天线产品的服务与支持以外，还更进一步提出了创新的基于MID技术的三维天线设计概念。
随着信息交互网络的不断增加，汽车的无线通信应用正在变得越来越广泛（见图1）。传统车载天线的的功能一般包括2G、3G、radio和GPS等，以及车内与乘员交互所使用的Bluetooth。而今越来越多的车辆开始考虑增加新的功能，主要包括：
（1）数字广播DAB（Digital Audio Broadcasting），一种用于陆路接受的数字信号广播；
（2） Car2car，车辆间实时的信息交互；
（3）LTE，LTE在消费电子领域已经在中国开始爆发性增长，而基于4G的车辆通信服务需求也正在不断增长；
（4）WiFi，用于车辆与一定范围内的乘员携带的外设或设施进行信息交互。
如果在不久的将来，这些无线功能配备能够按照预期增长，大量增加的天线应用将给车辆研发以及车载信息娱乐系统的研发带来巨大的挑战。如何将众多的天线模块布置或集成，并保证达到目标要求的辐照包络以及增益，将是电气系统工程人员以及相应供应商重点考虑的问题。

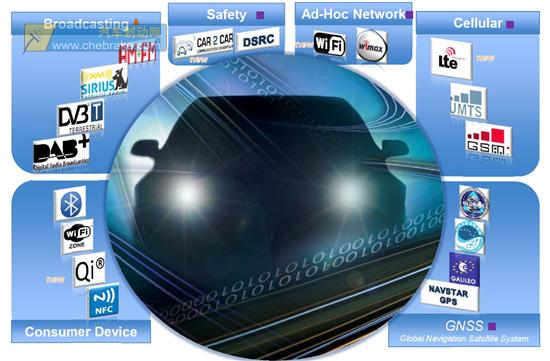

图1 车载无线功能的发展趋势
目前，许多车辆中应用了鲨鱼鳍天线，一方面，鲨鱼鳍是造型元素之一；另一方面，鲨鱼鳍也是汽车布置天线的非常理想的位置。传统鲨鱼鳍天线一般通过PCB板等组成的2D天线，能够集成的模块有限。
TE Connectivity （以下简称“TE”） 汽车事业部创新开发了3D鲨鱼鳍天线解决方案（其概念图如图2所示），以使更多的天线模块功能被整合在一个三维的鲨鱼鳍状天线模块中。3D天线通过MID（Molded Interconnect Device）技术，将塑料粒子注塑成鲨鱼鳍造型的模块。加工过程中，再加入适当的添加剂成分，以使其能够在成型后，通过激光技术加工天线结构。而用于发射和接收的金属层则通过电镀的方法附着在结构表面。在这种技术和加工方式下，可以把所有必要的天线模块集成在一个有限的三维的鲨鱼鳍造型内部。
TE创新概念的三维布置能够有效地减少干扰，提高性能，而且天线模块在鲨鱼鳍位置的高度集成，大大方便了整车天线的布置，从而能够大幅度降低系统成本。

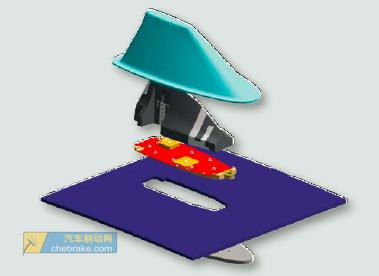

图2 3D鲨鱼鳍天线概念图
TE对3D天线的产品和服务包括应用的定义、对天线模块的整体方案以及相应的连接器和线束方案。除了对新的3D车载天线的研究，TE也提供用于车载等的其他标准天线产品（见图3）。TE在消费电子行业诸如手机终端等领域有着多年雄厚的基础，每年TE生产超过5亿件消费电子用天线产品。同时在全球范围内有着多个为天线产品服务的研发团队以及制造工厂，有着全面的设计、验证及生产能力。

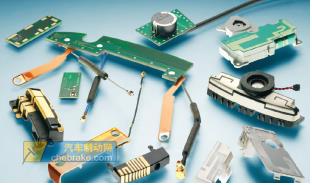

图3 TE标准或定制的天线产品
对于车载应用天线，往往可能有多个可能的产品选型，多个不同的车内布置方案。而不同的解决方案带来的是不同的成本水平，在性能方面辐照包络以及增益也会有一定区别。以LTE天线为例。车顶部鲨鱼鳍天线是一个布置全向天线比较理想的位置。但如若因为一些其他因素，如造型、布线、成本等而不允许在车顶布置LTE天线的情况下，开发人员亦可考虑车内的多个布置位置，诸如仪表板上部、仪表区域、娱乐显示屏区域或者是手套箱区域。相比车顶布置，在车内驾驶舱区域布置更要着重考虑：方向性及增益和其它性能指标、尽量缩小的外形尺寸、与其它零部件的一体式设计及增加提高可靠性的辅助天线等因素。
TE的工程团队可以针对不同的客户要求，通过机械设计、仿真与测试相结合的方式，对潜在的方案进行分析和比对，从而为客户推荐或者定制更为合理、经济的解决方案。
未来发展
目前，TE已在全球范围内与众多客户达成合作。车载应用功能不断增加、布置空间有限、机械和耐久环境要求高，以及成本压力，这些都对车载天线产品提出了更高的要求。TE愿意凭借雄厚的研发能力，为客户提供专业合理的天线产品解决方案。
