一．注意要点

摩擦衬块

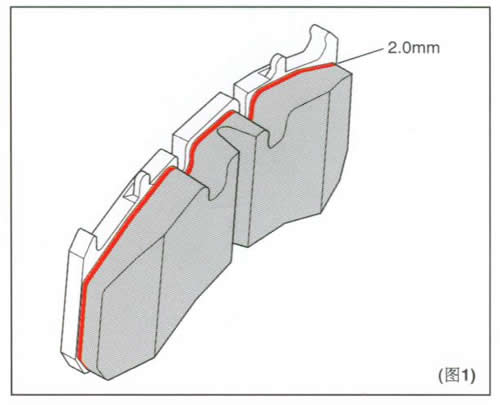

不允许摩擦材料磨损至距离摩擦衬块背板少于2mm的厚度（图1）。
不要超过40Nm，无论当正向或反向调整制动器。
不允许使用气动工具调整制动器。
不允许使用车辆制造商推荐以外的摩擦衬块。
不允许使用压缩空气吹扫制动器/制动盘区域的灰尘。如果人体吸入灰尘，轻则有刺激性，重则会危害健康。
不允许试图使用压缩空气来加速干燥。
不允许拽拉或过度挤压衬片磨损指示器电缆，更换摩擦衬块时。
要用真空刷清除干燥的制动器灰尘。或者用湿布擦试该区域。
要成套更换整个车轴上的全部摩擦衬块。

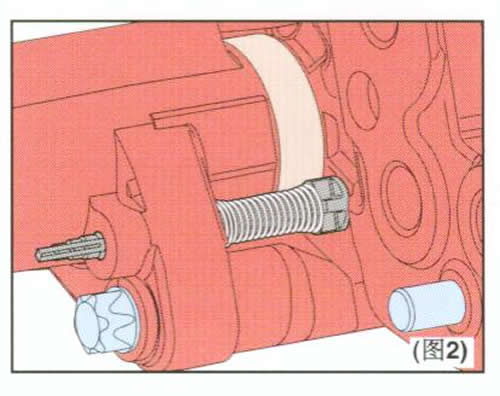

要目视检查衬片的剩余使用寿命，每行驶12,000英里（20,000km）或每隔4周。制动器上装有可视磨损指示器(图2)。

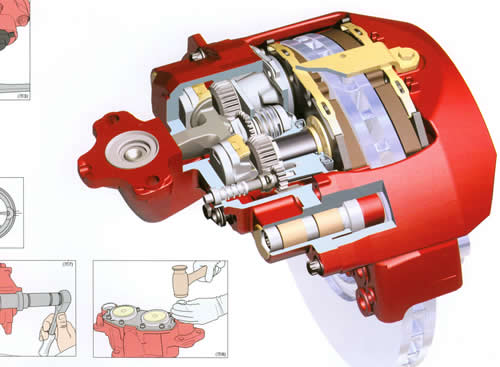

钳体

不允许使用车辆制造商建议以外的任何其它油脂。
不允许使用油脂以便于安装活塞护套。手应该保持清洁并投有油脂。
不允许试图将磨损的椭圆衬套由调节器一侧从壳体取出，衬套另一侧设有倒角以防止从壳体滑出。
要更换活塞护套和导柱护套，当发现将损坏时。如果护套损坏，务必清洁和检查相关的组件。

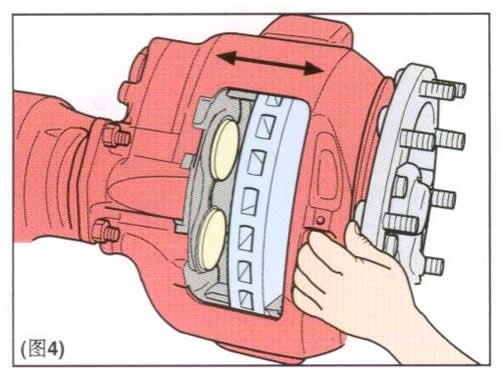

要检查钳体是否能在导柱（图4）上滑动自如，如果钳体不能自由滑动或者间隙过大，那么检查制动器导柱衬套磨损状况，相关内容在阿文美驰（ArvinMeritor）维护指南MM-0350中有详细描述。

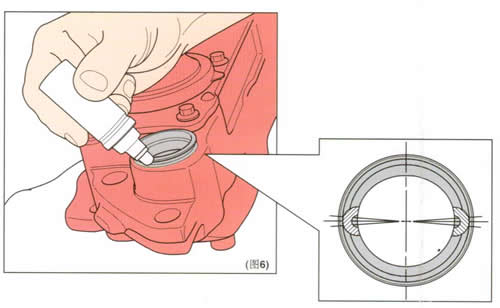

要进行标记，在取下钳体上的椭圆村套以前（图6）。

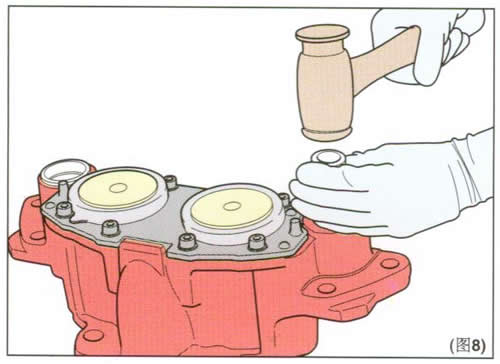

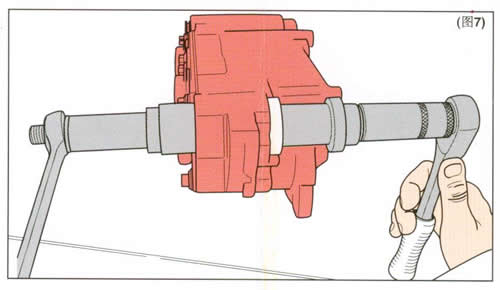

要使用正确的维修工具，当替换导柱衬套时（图7）。务必从钳体的挺杆一侧下取出（图8）。

二．维修程序

现代制动器的设计要符合严格的立法和操作要求。为了确保保持这些制动器的功效和性能，实施下列程序和建议是非常重要的。

重要事项：在进行任何维修工作之后，对制动器进行初始准确设置很重要。需特别注意运行间隙的准确设定。

如果未能遵循准确的维护和维修程序，可能导致本来没有要求的不必要的额外工作。毫无疑问，熟练的机械工应当明白需要根据这些建议更改和修正操作守则。

可从阿文美驰（ArvinMeritor）维护手册MM-0350中获取更详细的维修程序说明，访问网址www.arvinmeritor.com/tech_ library即可搜索到该手册。

维修

每隔3个月或每行驶12,000英里（20,000km）检查一次

应对摩擦衬片的剩余使用期限进行肉眼评估。
内衬厚度磨损至2.0mm（图1）时，应更换制动摩擦衬块。目视检查制动系统的一般情况，包括护套是否损坏或腐蚀。如对摩擦衬块适用性有任何疑问，进行进一步维修、更换//矫正。

每隔12个月或每次更换衬片时进行检查

检查导套和活塞护套，确保无任何损坏且紧固定位。如果有损坏，按照MM-0350进行更换。
检查钳体总成是否可以在导柱上轻松滑动至制动器支架（图4）。如果钳体不能轻松滑动，按照维修手册MM-0350上详细说明的程序“关于检验和/或更换”进行处理。

更换衬片

衬片厚度磨损到剩余2.0mm（图1）时，应更换制动摩擦衬块，在任何情况下成套更换整个车轴上的全部摩擦衬块。
拆除摩擦衬块保持器，并拆移除衬片的磨损警告指示器。

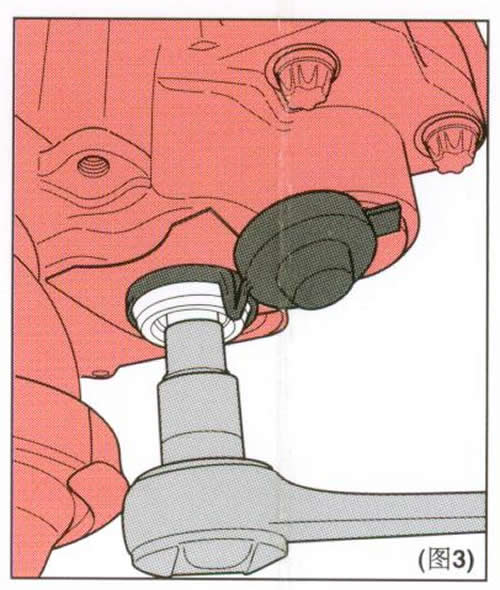

可能首先需要反向调节制动器，以移除磨损的制动摩擦衬块。移除调节器杆防护罩。将适当的10mm套筒扳手设置在调节杆上，面对制动气室以逆时针方向旋转扳手（图3）。

移除衬片后，检查活塞护套和导套是否完好、功能是古正常。如有任何疑问，则更换组件。通过在导套上向前和向后滑动钳体（图4）检查导套系统全部功能是否正常，以确保壳钳体卡在导套上。如果组件之间间隙过大，确认导柱衬套是否磨损且需要更换，见阿文美驰（ArvinMeritor）维护手册MM-0350。

反向调节/正向调节制动器都应使用介适的扳子小心地手工操作（图3）。
任一方向上的调节扭矩不得超过最大扭矩40Nm，且不得使用动力工具。

注意：反向调节的扭矩比正向调节所需扭矩大。

反向调节制动单元，并使钳体后退，直到存在足够的空隙以安装外侧摩擦衬块。安装外侧新衬片。

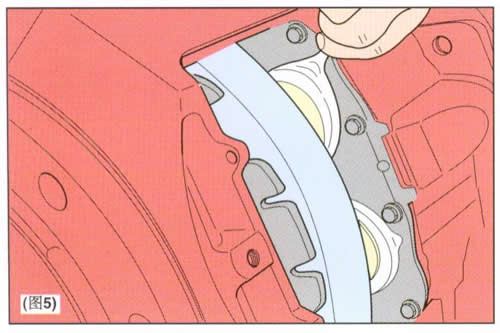

将钳壳体推向制动盘直到新衬块与制动盘接触。继续反向调节制动器直到活塞头部和制动盘之间的缝隙足以放置内侧新衬块。随着制动器的完全反问调节，可能需要提起活塞挺杆护套（图5），以排放所有可能使护套膨胀的残存空气。安装内测衬块。

安装新衬块磨损报警指示器。重新安装两侧衬块弹簧，确保弹簧准确设置在衬块背板上。重新安装衬块保持器和螺钉，以33～40Nm的扭矩扭紧螺钉。

制动器手动设置

为了准确设定制动间隙，将10mm扳子放置在调节器杆上，对制动气室以顺时针方向旋转扳手（图3）。
继续调节制动器直到衬块轻轻压住制动盘。反向旋转调节器杆1/2转，确保制动盘可自由旋转。

质量保证

质量保证适用于安装在车辆上的专为该车辆设计的气压盘式制动器。在下列情况中，质量保证无效：
不当使用安装有气压盘式制动器的车辆（使用条件、过载等）。
改动可能影响制动性能的车辆组件。
使用非原装的备用零件。
不当安装、调节、维修或改装。
不良或不当维护（包括使用除指定之外的消耗品）。
可直接从生产商处获取有关质量保证的更多信息或参考阿文美驰（ArvinMeritor）网站www．arvinmeritor.com
